| สถานที่กำเนิด: | กวางตุ้ง จีน |
|---|---|
| ชื่อแบรนด์: | STABLECU |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | ST310-4T2.2GB |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| เงื่อนไขการชำระเงิน: | D/P, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 100 ชิ้น/วัน |
| การรับประกัน: | 18 เดือน | ขนาด: | 80 มม. * 185.8 มม. * 174.5 มม |
|---|---|---|---|
| กำหนดเอง: | ใช่ | วัสดุ: | ABS*PC |
| โหมดควบคุม: | V/F,เวกเตอร์ | ชื่ออื่น ๆ: | ไดรฟ์ AC |
| พลัง: | 2.2kw | เฟส: | ทริปเปิ้ลเฟส |
| แสงสูง: | 60HZ 2.2 กิโลวัตต์ไดรฟ์ความถี่ตัวแปร 2.2 KW อินเวอร์เตอร์ไดรฟ์ความถี่ตัวแปร 2200W อินเวอร์เตอร์ไดรฟ์ความถี่ตัวแปร,2.2 KW Variable Frequency Drive Inverter,2200W variable frequency drive inverter |
||
2.2KW ตัวแปลงความถี่สามเฟสควบคุมแรงบิดเวกเตอร์ 50HZ ถึง 60HZ
คุณสมบัติผลิตภัณฑ์ของไดรฟ์ความถี่ตัวแปร
การออกแบบโครงสร้างข้อดี:
1. ท่ออากาศกระจายความร้อนอิสระ บนมือข้างหนึ่ง สามารถป้องกันฝุ่นภายนอก มลพิษน้ำมัน,
และมลพิษอื่น ๆ เข้าสู่ภายใน ทำให้ PCB ส่วนประกอบ และความผิดพลาดของไฟฟ้าลัดวงจรการกัดกร่อนอื่น ๆ
ในทางกลับกัน สามารถเล่นผลการกระจายความร้อนที่ดีมาก ลดความเสียหายของก๊าซกัดกร่อนผลิตภัณฑ์
ปรับปรุงความเสถียรของผลิตภัณฑ์
2. ใช้บอร์ด PCB ความแม่นยำ 4 ชั้นและเทคโนโลยีโมดูล IGBT รุ่นใหม่ และส่วนใหญ่ใช้
ไอซีอิเล็คทรอนิคส์แบบบูรณาการ
3. ปริมาตรของอินเวอร์เตอร์รุ่นใหม่มีขนาดเล็กลง และน้ำหนักเบา ประหยัดพื้นที่ในการติดตั้ง
ประหยัดค่าขนส่ง
ข้อดีของการออกแบบซอฟต์แวร์:
1. เลือกชิป High-SPEED TI DSP ล่าสุดและซอฟต์แวร์ควบคุมที่มีทรัพย์สินทางปัญญาอิสระ
สิทธิ์ถูกใช้เพื่อเพิ่มคุณสมบัติของซอฟต์แวร์และฮาร์ดแวร์ให้สูงสุด ซึ่งทำให้มอเตอร์ทำงานแบบสแตติกในรูปแบบต่างๆ
สภาพแวดล้อมของแอปพลิเคชัน
2. อัลกอริธึมการควบคุมกระแสคลื่นต่อคลื่นแบบใหม่ ความเสถียรในการควบคุมกระแสและแรงดัน เพื่อให้แน่ใจว่าตัวแปลงความถี่
ในสภาวะจำกัดของการทำงานที่ปราศจากข้อผิดพลาด
3. กระแสใหม่ แรงดันไฟฟ้า อัลกอริธึมการควบคุม บวกกับการควบคุมกระแสกระตุ้นที่ไม่ซ้ำกัน เพื่อให้แน่ใจว่ามอเตอร์ไม่มีข้อผิดพลาด
เริ่มต้นและหยุดอย่างรวดเร็ว
4. มอเตอร์รุ่นใหม่ ความเร็วของมอเตอร์ความถี่ต่ำมีเสถียรภาพ แรงบิดมีขนาดใหญ่ การควบคุมปัจจุบันถูกต้อง ไม่มีข้อผิดพลาดหยุด
ความเร็วมอเตอร์ที่ใช้ความถี่สูงมีเสถียรภาพกระแสไฟมีขนาดเล็ก
5. อัลกอริธึมการติดตามความเร็วซอฟต์แวร์ใหม่ การติดตามปัจจุบัน ผลกระทบของแรงดันไฟฟ้ามีขนาดเล็ก ความเร็วในการติดตามที่แม่นยำ
6. ความถี่ของผู้ให้บริการสามารถปรับได้โดยอัตโนมัติด้วยอุณหภูมิการแปลงความถี่และความถี่ในการทำงานเพื่อให้แน่ใจว่า
การทำงานที่เชื่อถือได้ภายใต้สภาวะการเพิ่มขึ้นของการแปลงความถี่ที่อุณหภูมิต่ำ
7. ความถี่สูงสุดของเครื่องมาตรฐานคือ 3000HZ ซึ่งสามารถตอบสนองความต้องการของการประมวลผลอเนกประสงค์
สามารถใช้สลับความถี่ได้หลากหลาย
8. ความจุเกินพิกัด 150% 60S, 180% 10S, 200% 0.5S
9. ค่าเริ่มต้นของพารามิเตอร์มอเตอร์หนึ่งชุดสามารถปรับแต่งพารามิเตอร์มอเตอร์ได้หลายชุดสามารถขับเคลื่อนมอเตอร์ประเภทต่างๆได้
10. บันทึกพารามิเตอร์ข้อผิดพลาดสี่ครั้ง บันทึกสถานะรายละเอียดของอินเวอร์เตอร์เมื่อข้อผิดพลาดเกิดขึ้นในรายละเอียด และบันทึก
กระแสสูงสุด แรงดันสูงสุด และอุณหภูมิสูงสุดระหว่างการทำงานของอินเวอร์เตอร์ ซึ่งสะดวก
เพื่อวิเคราะห์และบำบัดหลังจากเกิดข้อผิดพลาด
11. ฟังก์ชั่นการป้องกันเครื่องที่สมบูรณ์ (รวมถึงการป้องกันกระแสเกินและแรงดันไฟเกิน, การป้องกันการลัดวงจรของ
กราวด์สิ้นสุดลง, การป้องกันการส่งผ่าน IGBT, การป้องกันการตรวจจับกระแสผิดปกติ, การดึงรีเลย์ในการป้องกันที่ผิดปกติ
ฟังก์ชั่น).
12. ฟังก์ชั่นป้องกันไฟที่สมบูรณ์แบบ (ขั้วควบคุม 24V, 10V, เอาต์พุตอนาล็อก AO1/AO2 ไฟฟ้าลัดวงจรและ
ป้องกันการโอเวอร์โหลด)
13. การออกแบบแรงดันไฟฟ้ากว้าง: ได้มาตรฐานสากล รวมทั้งยุโรป อเมริกาเหนือ อินเดีย และอื่นๆ 380-480V
ข้อกำหนดกริดสามเฟส
ข้อดีของการออกแบบฮาร์ดแวร์:
1. แผงลูกบิดใช้ปุ่มเข้ารหัส, ความแม่นยำสูง, ความเร็วคงที่, อายุการใช้งานยาวนาน
2. แผงควบคุมการทำงานใช้แนวคิดการออกแบบล่าสุด ซึ่งทำให้การถอดประกอบและการติดตั้งสะดวกและเชื่อถือได้มากขึ้น
3. พอร์ตเครือข่ายมาตรฐานใช้สำหรับเชื่อมต่อแผงควบคุมและแผงควบคุมการทำงานความเร็วในการส่งสัญญาณสูงและ
ระยะทางยาว
4. พอร์ตสื่อสารหนึ่งพอร์ต 485 รองรับโปรโตคอล Modbus โหมด RTU
5. พัดลมระบายความร้อนใช้การควบคุมอุณหภูมิเพื่อให้แน่ใจว่ามีการกระจายความร้อนอย่างมีประสิทธิภาพและยืดอายุพัดลม
6. พาร์ติชั่นพัดลมสามารถถอดออกได้และสามารถดึงออกมาได้โดยตรงง่ายสำหรับผู้ใช้ในการดำเนินการบำรุงรักษารายวันดังนั้น
ยืดอายุการใช้งานของเครื่อง
7. เลือกพัดลมระบายความร้อนที่มีอายุการใช้งานยาวนานและปริมาณลมมาก ช่วยลดอุณหภูมิที่เพิ่มขึ้นของตัวแปลงความถี่ได้อย่างมีประสิทธิภาพ
และรับประกันการทำงานของผลิตภัณฑ์ที่เชื่อถือได้และมีเสถียรภาพ
8. ขั้วต่อสายไฟได้รับการออกแบบให้เป็นพาร์ติชั่นแบบดึงออกซึ่งสะดวกในการติดตั้งเมื่อเดินสายหลังจากเชื่อมต่อ
เส้น ใส่แผ่นพาร์ติชั่น และแบ่งคลาสเส้นเท่าๆ กัน
9. ด้านล่างของเครื่องที่ใช้พลังงานต่ำมีการติดตั้งภาพวาดขนาดการติดตั้งและทั้งชุดมีการติดตั้ง
ด้วยตำแหน่งรูยึดของแม่แบบเปลือกกระดาษสัดส่วน 1/1 เพื่อให้การติดตั้งสะดวกและรวดเร็วยิ่งขึ้น
ของตู้ไฟฟ้า
พารามิเตอร์ผลิตภัณฑ์ของไดรฟ์ความถี่ตัวแปร
| ST310-2T0.75GB | 3 เฟส 220V±10% | 0.75 | 5.0 | 3.8 | 150 | 250( ≧100) | ในตัว |
| ST310-2T1.5GB | 1.5 | 6.0 | 5.5 | 300 | 200(≧100) | ||
| ST310-2T2.2GB | 2.2 | 10.5 | 9.0 | 800 | 100(≧75) | ||
| ST310-2T3.7GB | 3.7 | 10.5 | 9.0 | 800 | 100(≧75) | ||
| ST31-2T5.5GB | 5.5 | 20.5 | 17 | 1500 | 50(≧ 75) | ||
| ST310-2T7.5GB | 8 | 35 | 30 | 2000 | 40( ≧25) | ||
| ST310-2T11GB | 11 | 50 | 45 | 5000 | 30(≧16) | ||
| ST310-2T15G | 15 | 65 | 60 | 6000 | 20(≧16} | ไม่จำเป็น | |
| ST310-2T18.5G | 18.5 | 80 | 75 | 9000 | 16(≧10) | ||
| ST310-2T22G | 22 | 95 | 91 | 9000 | 13(≧10) | ||
| ST310-2T30G | 30 | 118 | 112 | 11KW | 10(≧8) | ||
| ST310-2T37G | 37 | 80 | 75 | 9000 | 16(≧10) | ||
| ST310-2T45G | 45 | 95 | 91 | 9000 | 13(≧10) | ||
| ST310-2T55G | 55 | 192* | 210 | 22KW | 5(≧3.3) |

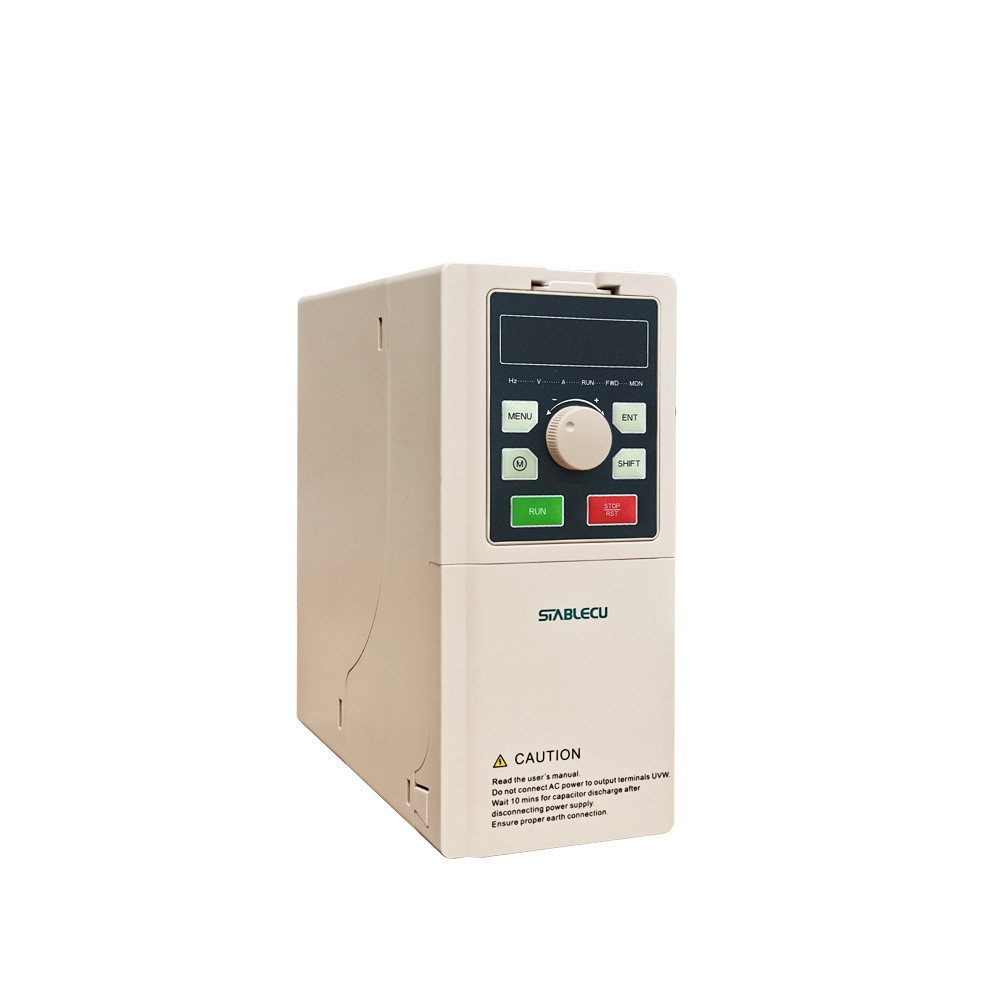

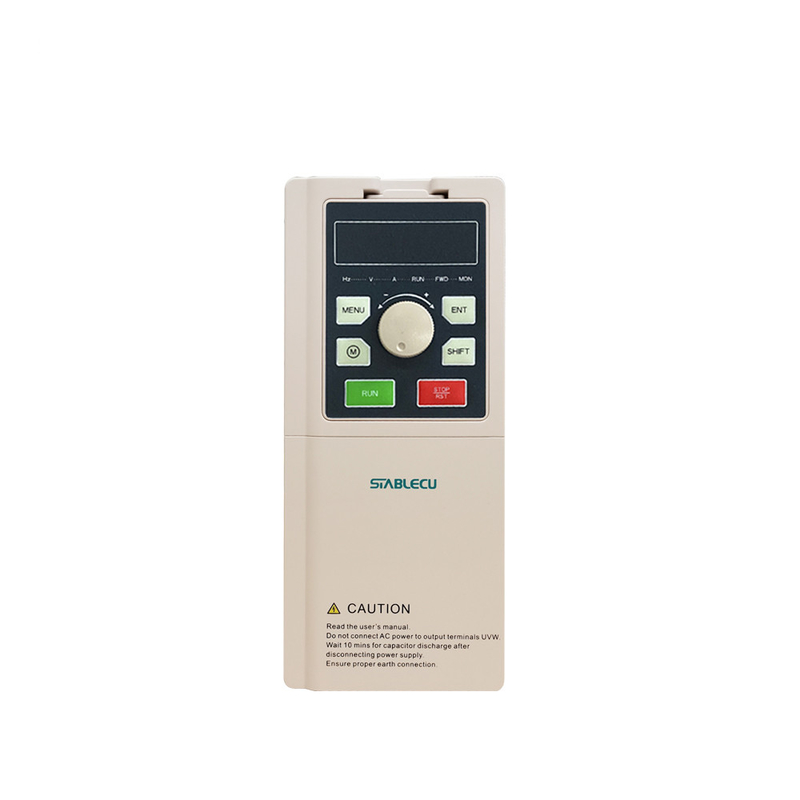

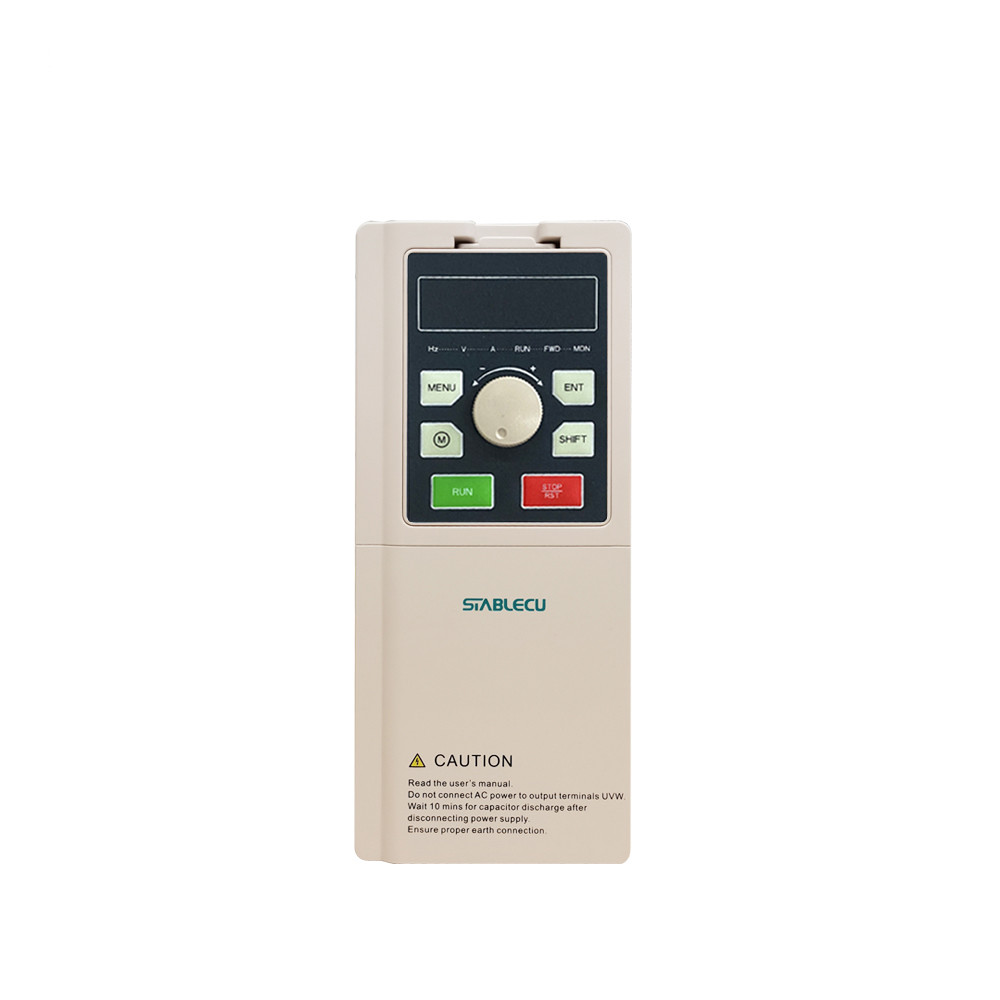

รูปภาพสินค้าของไดรฟ์ความถี่ตัวแปร
