| สถานที่กำเนิด: | กวางตุ้ง จีน |
|---|---|
| ชื่อแบรนด์: | STABLECU |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | ST310-4T0.75GB |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| เงื่อนไขการชำระเงิน: | D/P, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 100 ชิ้น/วัน |
| การรับประกัน: | 18 เดือน | ขนาด: | 80 มม. * 185.8 มม. * 174.5 มม |
|---|---|---|---|
| กำหนดเอง: | ใช่ | วัสดุ: | ABS*PC |
| สี: | Huawei สีเทา | พิมพ์: | อินเวอร์เตอร์ความถี่ AC |
| โหมดควบคุม: | การควบคุม V/F | แอปพลิเคชัน: | อุตสาหกรรม |
| แสงสูง: | ST310 Vector Frequency Inverter 11KW,ST310 Series Vector Frequency Inverter,11KW vector VFD ไดรฟ์ ST310 |
||

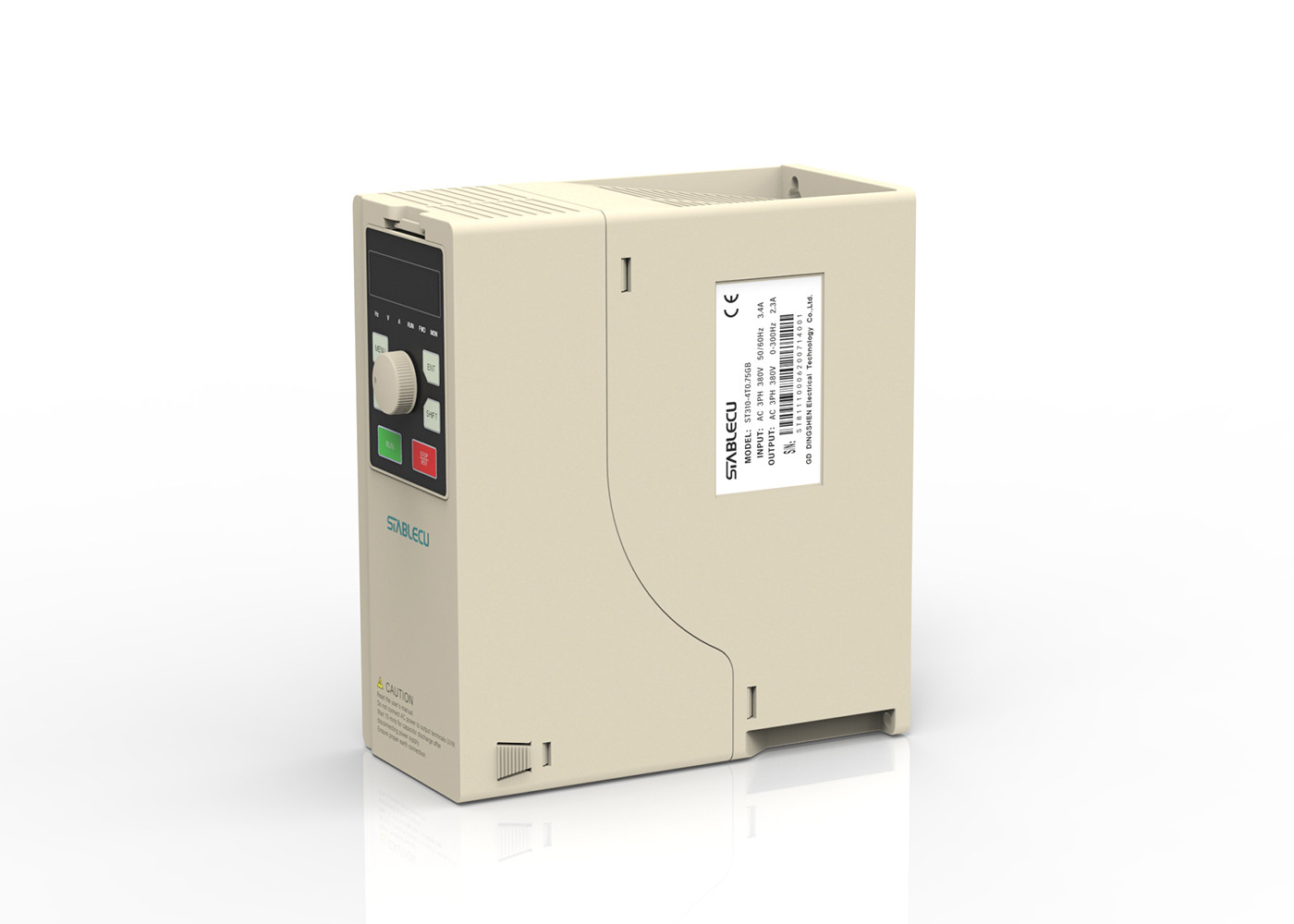

St310 Series 11KW 380V Variable Inverter 50Hz 60Hz AC สามเฟส VFD VSD สีเทา
บทนำของตัวแปลงความถี่ (VFD)
Variable-frequency Drive (VFD) เป็นอุปกรณ์ควบคุมกำลังที่ใช้เทคโนโลยีการแปลงความถี่และเทคโนโลยีไมโครอิเล็กทรอนิกส์เพื่อควบคุมมอเตอร์ ac โดยการเปลี่ยนความถี่ของการจ่ายไฟในการทำงานของมอเตอร์อินเวอร์เตอร์ส่วนใหญ่ประกอบด้วยวงจรเรียงกระแส (AC เป็น DC) ตัวกรอง อินเวอร์เตอร์ (DC เป็น AC) ชุดเบรก ชุดขับเคลื่อน หน่วยตรวจจับ และไมโครโปรเซสเซอร์อินเวอร์เตอร์โดย IGBT ภายในปิดเพื่อปรับแรงดันไฟฟ้าและความถี่ของแหล่งจ่ายไฟออก ตามความต้องการที่แท้จริงของมอเตอร์เพื่อให้แรงดันไฟฟ้าของแหล่งจ่ายไฟที่จำเป็น เพื่อให้บรรลุวัตถุประสงค์ของการประหยัดพลังงาน การควบคุมความเร็ว นอกจากนี้ อินเวอร์เตอร์มีฟังก์ชั่นการป้องกันมากมาย เช่น กระแสไฟเกิน แรงดันไฟเกิน การป้องกันการโอเวอร์โหลด และอื่นๆ
คุณสมบัติผลิตภัณฑ์ของอินเวอร์เตอร์ความถี่
การออกแบบโครงสร้างข้อดี:
1. ท่ออากาศกระจายความร้อนอิสระ ด้านหนึ่ง สามารถป้องกันฝุ่นภายนอก มลพิษน้ำมัน และมลพิษอื่น ๆ ภายในได้อย่างมีประสิทธิภาพ ทำให้ PCB ส่วนประกอบ และข้อบกพร่องไฟฟ้าลัดวงจรอื่น ๆ ในทางกลับกัน สามารถเล่นได้ดีมาก ผลการกระจายความร้อน ลดความเสียหายของก๊าซกัดกร่อนผลิตภัณฑ์ ปรับปรุงความเสถียรของผลิตภัณฑ์
2. ใช้บอร์ด PCB ที่มีความแม่นยำ 4 ชั้นและเทคโนโลยีโมดูล IGBT รุ่นใหม่ และส่วนใหญ่ใช้อุปกรณ์อิเล็กทรอนิกส์แบบรวม IC
3. ปริมาณของอินเวอร์เตอร์รุ่นใหม่มีขนาดเล็กลง และน้ำหนักเบา ประหยัดพื้นที่ในการติดตั้ง ประหยัดค่าขนส่ง
ข้อดีของการออกแบบซอฟต์แวร์:
1. เลือกชิป High-SPEED TI DSP ล่าสุด และซอฟต์แวร์ควบคุมที่มีสิทธิ์ในทรัพย์สินทางปัญญาอิสระถูกนำมาใช้เพื่อเพิ่มลักษณะซอฟต์แวร์และฮาร์ดแวร์ให้สูงสุด ซึ่งทำให้มอเตอร์ทำงานแบบคงที่ในสภาพแวดล้อมการใช้งานที่หลากหลาย
2. อัลกอริธึมการควบคุมการจำกัดกระแสคลื่นต่อคลื่น ความเสถียรในการควบคุมกระแสและแรงดัน เพื่อให้แน่ใจว่าตัวแปลงความถี่ในสภาวะจำกัดของการทำงานที่ปราศจากข้อผิดพลาด
3. กระแสใหม่ แรงดันไฟ อัลกอริธึมการควบคุม บวกกับการควบคุมกระแสกระตุ้นที่ไม่ซ้ำกัน เพื่อให้แน่ใจว่ามอเตอร์สตาร์ทและหยุดทำงานได้อย่างรวดเร็วปราศจากข้อผิดพลาด
4. มอเตอร์รุ่นใหม่ ความเร็วในการทำงานของมอเตอร์ความถี่ต่ำมีเสถียรภาพ แรงบิดมีขนาดใหญ่ การควบคุมกระแสไฟถูกต้อง ไม่มีการหยุดทำงานผิดพลาด ความเร็วมอเตอร์ทำงานความถี่สูงมีเสถียรภาพ กระแสไฟมีขนาดเล็ก
5. อัลกอริธึมการติดตามความเร็วซอฟต์แวร์ใหม่ การติดตามปัจจุบัน ผลกระทบของแรงดันไฟฟ้ามีขนาดเล็ก ความเร็วในการติดตามที่แม่นยำ
6. ความถี่ของพาหะสามารถปรับได้โดยอัตโนมัติด้วยอุณหภูมิการแปลงความถี่และความถี่ในการทำงานเพื่อให้แน่ใจว่าการทำงานที่เชื่อถือได้ภายใต้สภาวะการแปลงความถี่ที่เพิ่มขึ้นที่อุณหภูมิต่ำ
7. ความถี่สูงสุดของเครื่องมาตรฐานคือ 3000HZ ซึ่งสามารถตอบสนองความต้องการของการประมวลผลแบบเอนกประสงค์ สามารถใช้งานการสลับความถี่ได้หลากหลาย
8. ความจุเกินพิกัด 150% 60S, 180% 10S, 200% 0.5S
9. ค่าเริ่มต้นของพารามิเตอร์มอเตอร์หนึ่งชุดสามารถปรับแต่งพารามิเตอร์มอเตอร์ได้หลายชุดสามารถขับเคลื่อนมอเตอร์ประเภทต่างๆได้
10. บันทึกพารามิเตอร์ความผิดปกติสี่ครั้ง บันทึกสถานะรายละเอียดของอินเวอร์เตอร์เมื่อเกิดข้อผิดพลาดโดยละเอียด และบันทึกกระแสสูงสุด แรงดันไฟฟ้าสูงสุด และอุณหภูมิสูงสุดระหว่างการทำงานของอินเวอร์เตอร์ ซึ่งสะดวกสำหรับการวิเคราะห์และบำบัดหลังจาก ความผิดพลาดเกิดขึ้น
11. ฟังก์ชั่นการป้องกันเครื่องจักรที่สมบูรณ์ (รวมถึงการป้องกันกระแสเกินและแรงดันไฟเกิน, การป้องกันการลัดวงจรที่พื้น, การป้องกันการส่งผ่าน IGBT, การป้องกันการตรวจจับกระแสผิดปกติ, การดึงรีเลย์ในฟังก์ชั่นการป้องกันที่ผิดปกติ)
12. ฟังก์ชั่นป้องกันไฟที่สมบูรณ์แบบ (ขั้วควบคุม 24V, 10V, เอาต์พุตแบบอะนาล็อก AO1/AO2 ไฟฟ้าลัดวงจรและป้องกันการโอเวอร์โหลด)
13. การออกแบบแรงดันไฟฟ้ากว้าง: เป็นไปตามมาตรฐานสากล รวมทั้งยุโรป อเมริกาเหนือ อินเดีย และข้อกำหนดกริดสามเฟส 380-480V อื่นๆ
ข้อดีของการออกแบบฮาร์ดแวร์:
1. แผงลูกบิดใช้ปุ่มเข้ารหัส, ความแม่นยำสูง, ความเร็วคงที่, อายุการใช้งานยาวนาน
2. แผงควบคุมการทำงานใช้แนวคิดการออกแบบล่าสุด ซึ่งทำให้การถอดประกอบและติดตั้งสะดวกและเชื่อถือได้มากขึ้น
3. พอร์ตเครือข่ายมาตรฐานใช้สำหรับเชื่อมต่อแผงควบคุมและแผงควบคุมการทำงานความเร็วในการส่งสัญญาณสูงและระยะทางยาว
4. พอร์ตสื่อสารหนึ่งพอร์ต 485 รองรับโปรโตคอล Modbus โหมด RTU
5. พัดลมระบายความร้อนใช้การควบคุมอุณหภูมิเพื่อให้แน่ใจว่ามีการกระจายความร้อนอย่างมีประสิทธิภาพและยืดอายุพัดลม
6. พาร์ติชั่นพัดลมสามารถถอดออกได้และสามารถดึงออกมาได้โดยตรงง่ายสำหรับผู้ใช้ในการดำเนินการบำรุงรักษารายวันจึงช่วยยืดอายุการใช้งานของเครื่อง
7. เลือกพัดลมระบายความร้อนที่มีอายุการใช้งานยาวนานและปริมาณอากาศมาก ลดอุณหภูมิที่เพิ่มขึ้นของตัวแปลงความถี่ได้อย่างมีประสิทธิภาพ และรับประกันการทำงานที่เชื่อถือได้และมีเสถียรภาพของผลิตภัณฑ์
8. ขั้วต่อสายไฟได้รับการออกแบบให้เป็นพาร์ติชั่นแบบดึงออกซึ่งสะดวกในการติดตั้งเมื่อเดินสายหลังจากเชื่อมต่อ
เส้น ใส่แผ่นพาร์ติชั่น และแบ่งคลาสเส้นเท่าๆ กัน
9. ด้านล่างของเครื่องที่ใช้พลังงานต่ำมีการวาดภาพขนาดการติดตั้งและทั้งชุดมีตำแหน่งรูยึดของแม่แบบเปลือกกระดาษสัดส่วน 1/1 เพื่อให้บรรลุการติดตั้งตู้ไฟฟ้าที่สะดวกและรวดเร็วยิ่งขึ้น .
ตัวแปลงความถี่รุ่นอื่นๆ
| รายการจำนวน | แรงดันไฟฟ้า (V) | กำลังไฟ (KW) | กระแสไฟเข้า (A) | กระแสไฟขาออก (A) | ตัวต้านทานเบรกกำลัง (KW) | ตัวต้านทานเบรกความต้านทาน (Ω) | ข้อสังเกต |
| ST310-2T0.75GB | 3 เฟส 220V±10% | 0.75 | 5.0 | 3.8 | 150 | 250( ≧100) | ในตัว |
| ST310-2T1.5GB | 1.5 | 6.0 | 5.5 | 300 | 200(≧100) | ||
| ST310-2T2.2GB | 2.2 | 10.5 | 9.0 | 800 | 100(≧75) | ||
| ST310-2T3.7GB | 3.7 | 10.5 | 9.0 | 800 | 100(≧75) | ||
| ST310-2T5.5GB | 5.5 | 20.5 | 17 | 1500 | 50(≧ 75) | ||
| ST310-2T7.5GB | 8 | 35 | 30 | 2000 | 40( ≧25) | ||
| ST310-2T11GB | 11 | 50 | 45 | 5000 | 30(≧16) | ||
| ST310-2T15G | 15 | 65 | 60 | 6000 | 20(≧16} | ไม่จำเป็น | |
| ST310-2T18.5G | 18.5 | 80 | 75 | 9000 | 16(≧10) | ||
| ST310-2T22G | 22 | 95 | 91 | 9000 | 13(≧10) | ||
| ST310-2T30G | 30 | 118 | 112 | 11KW | 10(≧8) | ||
| ST310-2T37G | 37 | 80 | 75 | 9000 | 16(≧10) | ||
| ST310-2T45G | 45 | 95 | 91 | 9000 | 13(≧10) | ||
| ST310-2T55G | 55 | 192* | 210 | 22KW | 5(≧3.3) |

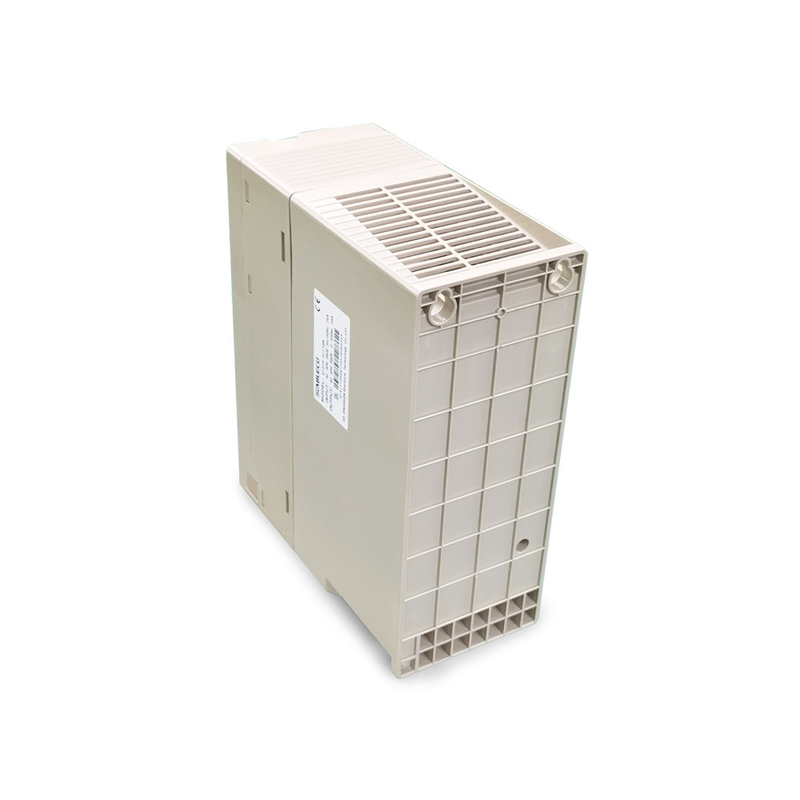

ภาพเพิ่มเติมของตัวแปลงความถี่
